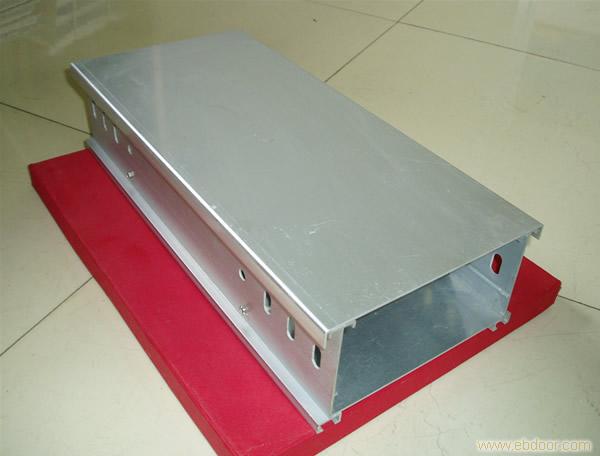

桥架，铝合金槽式电缆桥架技术特点

1、槽式电缆桥架用于兖鲁南化肥厂原料及动力结构调整项目的仪表控制电缆，其材料为铝合金板材、型材。桥架，铝合金槽式电缆桥架的设计、制造、检验应符合中国工程建设标准化协会的《铝合金电缆桥架技术规程》，标准号:CECS106:2000。要求卖方在投标书的技术文件中详细阐述各自的加工制造工艺。

2、连接夹板为内外两层，螺栓、螺母、垫片、自攻螺丝及扣锁等紧固件材 质为304不锈钢。要求连接件及螺栓、螺母、垫片、锁扣等除满足实际使用数量外，还应留有10%的富裕量。

3、桥架侧边及连接件选用挤压型材，宜选用牌号为6063 ( LD31 )铝合金，其材质性能应符合《铝合金建筑型材》GB/T5237标准;桥架用铝合金板材，宜选用牌号为5052(LF2)的铝合金，其材料性能应符合《优质铝及铝合金冷轧板》GB10569标准。卖方在投标书技术文件中要阐述各种规格的电缆桥架所选用型材及板材的厚度、单位重量等技术指标。

4、中间隔板用于把低压配电电缆与仪表信号电缆隔开，其铆接应与桥架底

板垂直，并与侧面平行。需要安装隔板的桥架，隔板安装完成后供货,在桥架底板上隔出的距离为1:3。

5.  桥架，铝合金槽式电缆桥架的结构及承载力应符合A1(支撑跨距为2米，额定均布载荷为100kgf/m)的要求，桥架的承载能力，应按鼓新的荷载试验的规定一子以验证，使桥架最初产生永久变形时的荷载除以安全系数1.5的值不应小于额定均布荷载。生产厂应给出各种型式规格托盘的不同跨距与允许均布荷载的关系曲线或数据表。
