滑触线选型

发布日期：2020-04-13 10:12:44　打印

一、影响滑触线选择的因素：
环境（湿度、室内或室外、腐蚀、粉尘等）、工作温度、安装空间、载流量和电压及运行速度等等。

二、各类滑线适用条件：

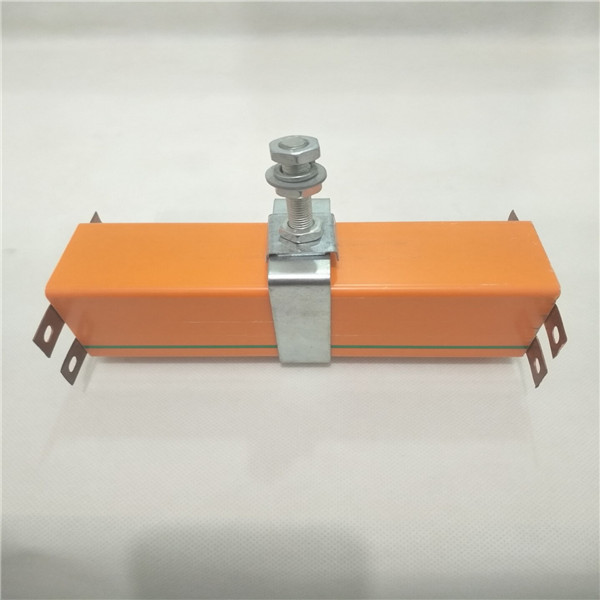

1.多级管式滑线HXTS/L

环境	污染等级4级（一般导电粉尘和凝露状态），耐酸、耐碱、耐盐雾。
环境温度	-20℃～+55℃
相对湿度	＜95%
安装空间	较紧凑
载流量	80A～210A
电压	交流660V以下，直流1000V以下
运行速度	V≤120m/min

2.单极组合式滑线HXPnR-H

（1）特点
产品单极制造，可任意组合成多级。采用标准支架组合装悬吊，安装方便。极与极间的爬电距离较大，即使在湿度较大的场合也可以使用。集电器的散热性能好，运行速度高。滑线的单极载流量大，可满足大电流的移动受电设备。
单根滑线的标准长度为6米。
（2）适用条件

环境	污染等级4级（一般导电粉尘和凝露状态），耐酸、耐碱、耐盐雾。
环境温度	-35℃～+75℃
相对湿度	＜95%
安装空间	由极数定
载流量	120A～2000A
电压	交流660V以下，直流1000V以下
运行速度	V≤360m/min

3.柔性组合式滑线HXPnR-(C、M)

（1）特点
产品单极制造，可任意组合成多级。采用标准组装板整体组装，结构方便。主要适用在立体化仓库、流水线、电动葫芦及自行小车等场合。集电器的散热性能好，运行速度较高。与单极组合式滑线相比，该滑线的单极载流量较小。
单根滑线的标准长度为5米。
（2）适用条件

环境

	污染等级4级(一般导电粉尘和凝露状态)，室内(室外应有遮阳设施)，耐酸、耐碱、耐盐雾。
环境温度	-25℃～+55℃
相对湿度	＜95%
安装空间	由极数定
载流量	16A～120A
电压	交流660V以下，直流1000V以下
运行速度	V≤200m/min

4.刚体滑线JGH

（1）特点
    该滑线是一种适用异常高温等恶劣环境的滑线输电装置，分低压型和高压型两种。广泛用于炼焦、炼钢、铸造等高温场合。
    a 运行可靠，不会发生电源断电故障；触滑线的选型
    b 适用于高温、高粉尘、高腐蚀气体等恶劣环境；
    c 机械强度大，不易弯曲变形，能耐受强大的短路冲击电流；
    d 采用铜制导体，可大幅度降低电能损耗；
    e 可通过添加辅助电缆的方式来减小电抗；
    f 结构合理，散热面积大，安装方便；
    g 特殊规格的滑线可订制。
（2）适用条件

环境

	高温高湿度高灰尘等场合，耐酸、耐碱、耐盐雾。
环境温度	-45℃～+150℃
相对湿度	＜95%
安装空间	比较大
载流量	120A～4500A
电压	交流660V以下，直流1000V以下
运行速度	V≤300m/min

5.电缆滑车（C型轨滑车）HXDL

（1）特点
电缆滑车在多种环境下，如室内、室外、多尘、多灰、温差较大及具有一定防爆要求的等场合均能正常工作，移动馈电更可靠、安全。圆电缆和扁电缆均可使用，运行速度较高。触滑线的选型

（2）适用条件

环境

	耐酸、耐碱、耐盐雾。
环境温度	-40℃～+125℃
相对湿度	＜95%
安装空间	一般
运行速度	V≤160m/min

6.工字钢电缆滑车HC
（1）特点
这滑车比较显著的特点是I（H）型钢刚度大，承载能力强，安装方便，运行平稳，噪音低。同时还配有电动滑车，使其和牵引设备保持相同的运行速度，以降低其在运行过程中对电缆的损伤。尤其适用在电缆比较宽或者比较重的情况下，更能体现它的优越性。其在室内、室外、多尘、多灰。温差较大的场合均能正常工作。
（2）适用条件

环境

	耐酸、耐碱、耐盐雾。
环境温度	-40℃～+125℃
相对湿度	＜95%
安装空间	一般
运行速度	V≤160m/min

7.电缆桥架

适用范围
XQL系列电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

预备知识
一、滑线的选型必须提供的参数如下：
    工作环境：如粉尘、腐蚀、温度等；
    环境温度：现场全年最高气温，最低气温；
    负载情况：伏在率，各负载的额定功率，功率因子及各负载的运行情况；
    安装要求：空间大小，安装方式（如地沟式还是架空式等），运行速度等；
    电压降要求：这里指分担在滑线上的电压损失；
    其他方面的要求：信号干扰等。触滑线的选型

二、选型计算
1.不同的已知条件，有不同的算法，这里选择两种情况计算：
●已知用电设备或起重机的各点击功率
（1）滑线载流量的选择
必须保证相应滑线载流量In不小于总计算额定电流ING,即In≥ING ,ING=ΣIN
额定计算电流IN的选用见下表

起重机数量	所有起重机中最大电机	所有起重机中第二大电机	所有起重机中第三大电机	所有起重机中第四大电机
起重机数量	IN*	IN*	IN*	IN*
1	×	×	×
2	×	×	×
3	×	×	×
4	×	×	×	×
5	×	×	×	×
两起重机同时运作	×	×	×	×

我们所提供的滑线载流量在40℃时的载流量，若工作环境温度超过40℃，须按下式进行计算In＝I40℃fA I40℃:40℃时的载流量 fA：电流热变系数见下表触滑线的选型

环境温度

			40℃		45℃		50℃		55℃		60℃		65℃		70℃		75℃
普通绝缘外壳滑线	钢导体	1.0		0.97		0.94		0.91
	铝导体	1.0		0.88		0.83		0.74
	铜导体	1.0		0.94		0.88		0.84
耐热绝缘外壳滑线	钢导体							1.0		0.97		0.94		0.91		0.88
	铝导体							1.0		0.92		0.81		0.76		0.68
	铜导体							1.0		0.93		0.87		0.82		0.78
裸滑线		1.0		1.0		1.0		1.0		1.0		1.0		1.0		1.0

（2）滑线型号的确定
    a 根据使用条件（如安装环境、运行速度等）选择滑线的型号；
    b 根据总计算额定电流ING，选择相应截面的滑线。触滑线的选型
（3）负载计算电流的计算
    负载计算电流的大小直接影响电压降的结果，其算法有很多种（有的资料按尖峰电流计算），本公司根据多年的经验及参考国内外相关行业的算法，采用以下算法进行计算：
    IG＝ΣIA+ΣIN    IA：启动电流[A]    IN：额定电流[A]
    IA和IN的确定按下表进行计算

起重机数量

	所有起重机中最大电机	所有起重机中第二大电机		所有起重机中第三大电机	所有起重机中第四大电机
	IA*	IA*	IN*	IN*	IN*
1	×		×
2	×		×	×
3	×	×
4	×	×		×
5	×	×		×	×
两起重机同时运作	×	×		×	×

●已知单台用电设备或起重机的总共率
2.如果仅仅知道安装的设备总共率时，可按下述方法对滑线进行选型计算
（1）单台起重机的祭祀安功率按下式计算：
PK=PG*fR [KW] PK:单台用电设备或起重机的计算功率 [KW] PG：该起重机的总共率（已知） [KW] fR:起重机工况系数，取决于起重机起重冲击情况和工作频率。见下表触滑线的选型

工况条件

	系数fR
高工作频率的用电设备，条件恶劣下起重机如铸锭吊车，钢厂吊车，港口起重机等	0.75～0.80
普通条件下使用的用电设备，起重机如桥式起重机，仓库用起重机和生产的机床等	0.65～0.75
不经常使用的起重机如维修用电葫芦，装配车间行车，造船厂用起重机等	0.45～0.65

（2）当同一滑线上使用多台用电设备时，其计算总共率PGK：
PGK＝fa*ΣPK [KW]
fa:同时系数，指用电设备同时工作的系数，起重机同时工作的系数按下表进行选择

起重机使用条件

	同时系数Fa*
分散物资用起重机	0.80～0.85
集装箱用吊车，港口用起重机	0.70～0.80
桥式吊车及生产用电葫芦	0.60～0.70
仓库用起重机	0.50

*：适用于2台起重机，在使用2台以上起重机时，同时系数必须重新确定，如3台桥式吊车fa＝fa*fa＝0.8*0.8＝0.64

（3）总负载计算电流IG的计算
滑触线的选型 - 上海菲柯特电气科技有限公司 - 上海菲柯特电气科技有限公司

PGK：计算总共率 [KW]    UN:额定电压 [V]    COSφ:功率因数

（4）根据总负载计算电流IG，选择滑线型号，然后对电压降进行校核。
  1）环境温度变化对电压降的影响
    我们提供的相关技术参数时环境温度为40℃时的结果，若工作环境温度超过40℃时，电压降应按下式进行换算
滑触线的选型 - 上海菲柯特电气科技有限公司 - 上海菲柯特电气科技有限公司

△U:电压降 [V] △U40℃:40℃时的电压降 [V] UN:额定电压 [V]
Fv：电压热变系数，其值见下表：

导体温度

			70℃	75℃	80℃	85℃	90℃	95℃	100℃	105℃
fv	钢导体	≤200A	0.901	0.886	0.872	0.858	0.845	0.832	0.820	0.907
	钢导体	＞200A	0.908	0.894	0.880	0.867	0.854	0.842	0.930	0.818
	铝导体	≤500A	0.965	0.960	0.954	0.948	0.943	0.937	0.932	0.926
		＞500～800A	0.976	0.982	0.968	0.964	0.960	0.956	0.952	0.948
		＞800A	0.985	0.983	0.979	0.976	0.972	0.969	0.967	0.962
	铜导体	≤500A	0.959	0.952	0.945	0.938	0.932	0.925	0.919	0.912
		＞500～800A	0.983	0.980	0.977	0.974	0.971	0.968	0.965	0.961
		＞800～1250A	0.993	0.993	0.991	0.990	0.989	0.987	0.986	0.985
		＞1250A	0.998	0.997	0.996	0.996	0.995	0.994	0.992	0.991

2）电压降△U的计算
    分担在滑线上的电影损失△U必须满足许可的电压降（用户提供），一般情况下电压降△U/UN不超过7％，冶金行业不超过5％，直流负载：△U=2*I*IG*R [V]
单相交流负载：△U=2*I*IG*Z [V]     三相交流负载：根号3*I*IG*Z [V]
△U：电压降 [V]       IG：总负载计算电流 [A]    R：导体电阻
Z:导体抗组            I：供电长度              L：系统长度
    当电压降超过许可值时，除选择更大截面的滑线外，可通过增加供电点或者改变供电位置以改变供电长度，从而改变电压降。也可采用其他供电方式，如电流较大时可采用加并联电缆的方式（即加辅助电缆）以减小电压降，其布线方式见刚体滑线。
    几种供电位置的供电长度及供电示意图：

注：*导体温度＝环境温度+导体温升（导体温升这里取30℃）

3.阻抗的确定（可参阅有关资料）
（1）直流电阻R的计算：
    直流电阻与电阻率、截面积有关（这里按单位长度电阻计算）
    R=ρ20（1+0.004（θ-20））/S  触滑线的选型
    ρ20 ：20℃导电率，铜ρ20＝0.0178 *mm2/m,铝ρ20＝0.028 *mm2/m
     θ：滑线实际工作温度 [℃]       S：滑线的截面积 [mm2]
（2）感抗X的计算
感抗的计算比较复杂（可查阅相关资料），为简化计算，假设各相感抗值相同，可按以下简化公式进行计算：
滑触线的选型 - 上海菲柯特电气科技有限公司 - 上海菲柯特电气科技有限公司

D1～D3：为A,B,C相间距 mm    h：导体高度 mm      b：导体宽度 mm
（3）交流电阻的计算  触滑线的选型
    Ra=KjK1Rθ
    Kj：集肤效应系数，因计算较复杂，在这里取经验值见下表
    K1：邻近效应系数，滑线取1.03
    Rθ：温度θ℃时的直流电阻
    集肤效应系数Kj

滑线截面积mm2	导体材质
滑线截面积mm2	铝	铜
≤100	1.00	1.00
100～150	0.005	1.011
250～400	1.008	1.028
400～640	1.02	1.055
640～800	1.07	1.14
800～1000	1.112	1.18
1000～1250	1.13	1.20
＞1250	1.15	1.22

(4)阻抗的计算：
