滑线产品构造
一、 产品构造：型滑滑线由导轨、护套、 集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段(热补偿装置)、检修段(隔离器)等。

二、 导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成(牌号6063，状态T5)，导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为6米。 护套由有韧性、滑线耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

三、 集电器：集电器为支撑式结构，是向移动设备供电的主要部件。由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。施加适当的接触压力，沿导轨平稳滑动，向设备供电。设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

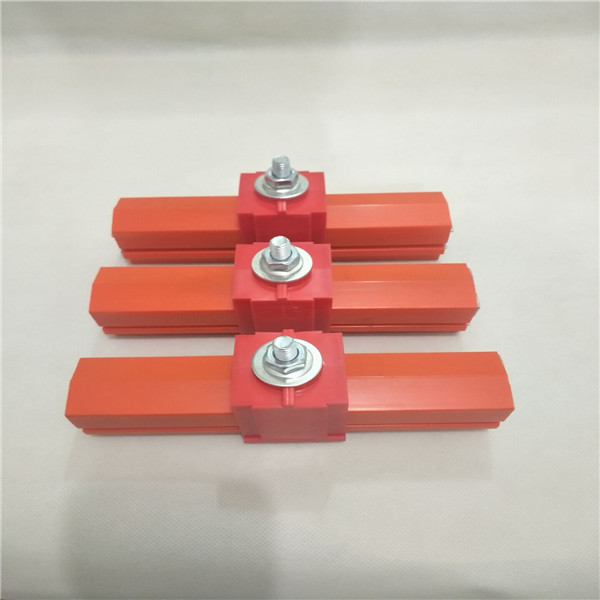

四、 连接器(兼供电器)：连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。

五、 吊挂器、固定器及端盖：吊挂器是吊装、固定滑触线导轨的专用件。 固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。 端盖安装于导轨的两端起绝缘防护作用。吊挂器及端盖均由工程塑料制成。

六、 膨胀段(热补偿装置)：膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。一般在车间长度超过200米时，每增加100米配置一组。
